Problem ze Smeną 8M

Nic wielkiego się nie stało.
Obeńdzie się bez fotek.

Tą dużą dźwignię ze sprężyną należy założyć w miejsce mosiężnej tulejki, którą widać na zdjęciu drugim pod wygiętą taką dźwignią - w ten sposób by sprężyna opierała się dłuższym końcem o wystający plastykowy kołek z przodu obudowy (u góry).
To widać tutaj:
CMEHA

Sprężyna płaska - z takim "T" - idzie pod kółko przewijania.
Po skręceniu według zdjęć z internetu. Trzeba poukładać w kolejności momenty, skręcić obudowę i fotografować.

Doszedłem do wniosku, że z fotkami łatwiej.

Pomogło?

Post był edytowany 2016-01-10 13:27:00 przez epoxy1

Dzięki Poskładałem wszystko jak na fotkach tylko niestety licznik w dalszym ciągu ani drgnie. Zębatka w środku aparatu swobodnie lata nie przenosząc ruchu obrotowego na bębenek z cyferkami

To wszystko z filmem w środku?
Być może trzeba obrócić przycisk zwalniania migawki o 180o wokół własnej osi.
Ten przycisk musi być założony jak na ostatniej fotografii, a ta długa dźwignia, która opiera się o "tego bociana" z zębatką pod spodem, musi zapierać się o dziób tego bociana. W ten sposób odmierza klatki. Coś jest źle złożone. Na spokojnie trzeba sprawdzić.

Post był edytowany 2016-01-10 13:45:11 przez epoxy1

Radzę ci napisać na priv do kolegi FlatEric ,on w dziedzinie Smien jest niepowtarzalny :-)

No chyba ,że ci się już udało.....a wtedy siedzisz se, pijesz piwko, i napawasz się oryginalną instrukcją CCCP w pdf ::::
http://sovietcamera.su/manuals/photocameras/smena/smena.html

Niestety, niektóre instrukcje przerabiane współcześnie w Rosji , posiadają wykaz linków do rysunków technicznych (konstrukcyjnych), ale Smiena chyba nie ma takiej wersji instrukcji html.

Tow. Taeda, macie już aparat MOCKBA-5 zbierzcie się i wstawcie tu jakie zdjęcie.
Może być z Moskwy z pl. Czerwonego na przykład, albo architektura gmachu Łubianki?

Tradycyjnie znaczy ciekawiej!

Akurat tutaj Wy towarzysze nie macie nic innego do roboty jak tylko oczekiwać na nowe zdjęcia innych userów. Myślałby kto... Nic innego wam w głowie.
Tysiące razy już oglądaliście różne zdjęcia, pisaliście komentarze w stylu " ja bym dodał trochę kontrastu"____-a tu KRAJ GINIE, szwaby łeb podnoszą, trzeba iść będzie i pokłonić się carowi , wydoroślejcie wreszcie do cholery.

==Kol. "Epoxy1" ===problem ze Smienką wstępnie zdiagnozowany.
Trzeba było rozebrać cały aparat [prawie]...

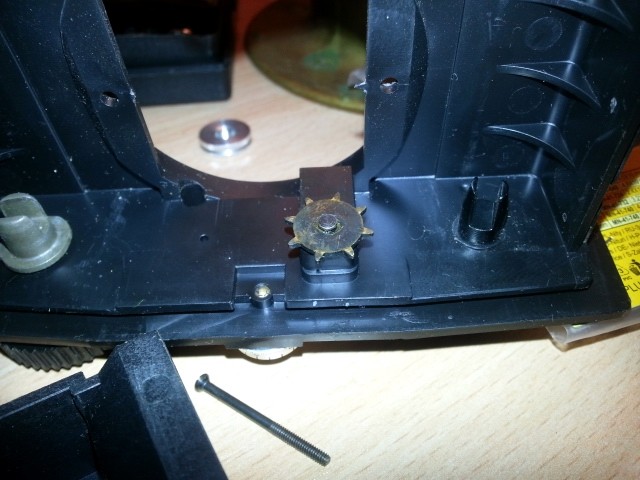

Okazało się, że na ośce małej zębatki [foto nr.2] nie ma sprężystego pierścienia i opada ona pod własnym ciężarem. [Ośka napędzająca "bociana" jest w swojej górnej części nieco grubsza i spłaszczona pod otwór w zębatce]. Bez pierścienia sprężystego zębatka trafia w okrągły "czop" ośki z rowkiem.



Niestety nie da się zastąpić tego typu pierścienia poprzez np. zastosowanie małej podkładki. Podwyższyłoby to trybik w kierunku jego ośki ale też zmieniłoby się pasowanie pomiędzy zębatką a obudową i w konsekwencji mogłoby nastąpić zerwanie filmu. Problem w tym, że nie mam pojęcia skąd pozyskać tego typu pierścień sprężysty a'la seger.

Podczas rozkręcania Smieny wypadła z jej wnętrza mała podłużna śrubka widoczna na foto nr. 3:



Gdzie należy ją zamocować?

Pozdrawiam

Post był edytowany 2016-01-13 18:04:51 przez Marian148

Łostroście pojechali, Kulega z tem aparatem. Postaram sie zapomóc.



Remont Smeny Krok po Kroku.

Remont Smeny Filmy

Pażałsta.

Post był edytowany 2016-01-13 22:29:32 przez epoxy1

Link do filmików nie działa

Już działa. U mnie na pewno.

Jakby nie, to skopiować i wkleić w pasek adresu Google.

https://www.google.pl/?gws_rd=ssl#q=%D0%A1%D0%BC%D0%B5%D0%BD%D0%B0+8%D0%9C+%D1%80%D0%B5%D0%BC%D0%BE%D0%BD%D1%82+%D0%BA%D0%B0%D0%BC%D0%B5%D1%80%D1%8B&tbm=vid

Uff, dobrze że ja mam starą Smienę-8 prezent komunijny...
- tylna pokrywa puszczała światło, ale żywica epoxy pomogła
- obiektyw nieco zaoliwiony robi cudnie miękkie zdjęcia
słowem, same zalety - nikt takiego nie ma

Tradycyjnie znaczy ciekawiej!

Dzięki, niestety w dalszym ciągu nie wiem, gdzie wchodzi tamten mały gwintowany trzpień widoczny na jednej z fotek. Wszystko wydaje się w porządku, jednak przy otwieraniu aparatu skądś musiał on wypaść...
Pozdrawiam

Prawdopodobnie w obiektyw.
W ostateczności rozkręcę swoją smenę i sprawdzimy.
